B100系列自力式压力调节阀是一种无需外加驱动能源,依靠被调介质自身的压力为动力源及其介质压力变化,按预定设定值,进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀,自成一个独立的仪表控制系统。 该产品由低流阻单座(套筒)阀体、波纹管(套筒)平衡件及执行机构组成。是符合国际标准的新一代阀门产品,

  • 产品型号:B100
  • 工作温度:20~+200℃
  • 公称压力:1.6、4.0、6.4MPa
  • 应用特点:反应灵敏、控制精确、允许压差大
  • 所属栏目:调节阀

服务热线:400-001-1870

产品概述

B100系列自力式压力调节阀是一种无需外加驱动能源,依靠被调介质自身的压力为动力源及其介质压力变化,按预定设定值,进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀,自成一个独立的仪表控制系统。 该产品由低流阻单座(套筒)阀体、波纹管(套筒)平衡件及执行机构组成。是符合国际标准的新一代阀门产品,
其特点有:
1、无需外加驱动能源的节能型自控系统,设备费用低,适用于爆炸性环境;
2、结构简单,维护工作量小;
3、设定点可调且范围宽,便于用户在设定范围内连续调整;
4、膜片式执行机构较气缸式机构检测精度高,动作灵敏;
5、阀内采用压力平衡机构,使调节阀反应灵敏、控制精确、允许压差大。 该产品由于无需外来能源,产品结构简单,使用方便,维护工作量少等优点,特别适用于城市供热、供暖及无外界供电、供气且又需控制液体及气体压力的场合。据国外报道,城市供热、供暖系统采用该产品,节能效率比以前提高30%-40%,效果显著.

工作原理
1、自力式阀前压力调节阀的工作原理:
自力式阀前压力高层次节阀(K)型,其初始阀芯的位置在关闭状态。当阀前压力P1通过阀芯、阀座的节流后变为阀后压力P2,同时P1通过管线输入上膜室作用在膜片上,其作用力与弹簧的反作用力相平衡时的阀芯位置决定了阀的开度,从而控制阀前压力。 当阀前压力P1增加时,P1作用在膜片上的作用力也随之增加。此时,膜片上的作用力大于设定弹簧的么作用力,使阀芯向离开阀座方向移动,导致阀的开度变大,流阻变小,P1向阀后泄压,直到膜片上的作用力与弹簧反作用相平衡为止,从而使P1降为设定值。同理,当阀前压力P1降低时,动作方向上述相反,这就是阀前压力调节阀的工作原理。
2、自力式压力调节阀与控制阀的区别:
该两类产品的区别,主要在于控制阀既需要外界能源(如电源或气源)做驱动能,又需要接受外来控制仪表信号才能改变阀内截流件相对位置,从而实现改变流体压力。 自力式压力调节阀则既不需要外来能源,又不需要按受外来控制仪表信号,仅靠被调介质的信号,便可实现压力调节

自力式压力调节阀

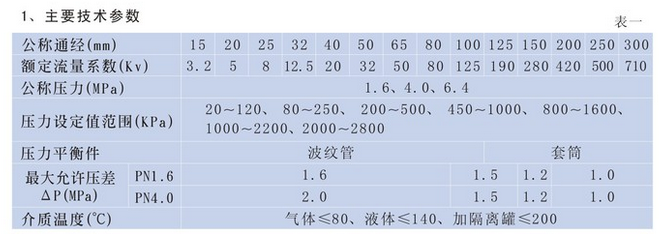

技术参数

自力式压力调节阀

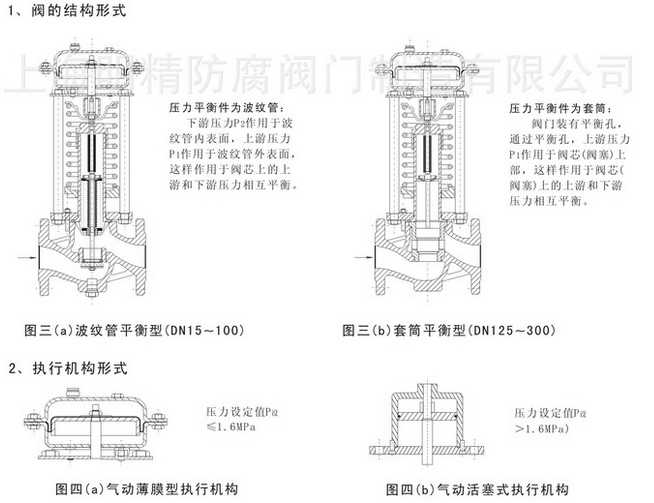

结构形式
