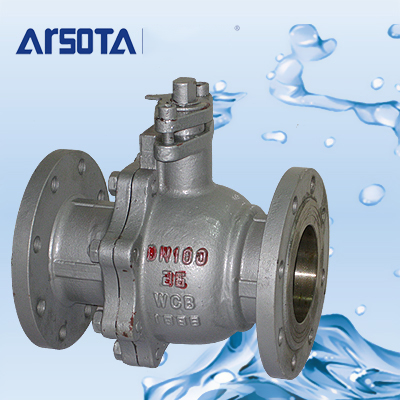

法兰连接浮动球阀

Q41F-16C法兰连接浮动球阀参数适用介质:水、气、油品、天然气和酸碳腐蚀性介质适用温度:-196-350℃ 驱动方式:手动、气动、电动、波动等 公称通径:DN15-250mm 1/2″-10″。

  • 产品型号:Q41F-16C
  • 工作温度:-196-350℃
  • 公称压力:1.0Mpa~6.4Mpa
  • 应用特点:适用水、气、油品、天然气和酸碳腐蚀性介质
  • 所属栏目:球阀

服务热线:400-001-1870

产品概述

Q41F-16C法兰连接浮动球阀参数
适用介质:水、气、油品、天然气和酸碳腐蚀性介质
适用温度:-196-350℃
驱动方式:手动、气动、电动、波动等
公称通径:DN15-250mm 1/2″-10″。
零件材质

序号NO.零件名称材质
GBASTM
1阀体WCBA216-WCB
2密封圈PTFEPTFE
3球体1Cr18Ni9TiSS304
4螺母35A194-2H
5螺柱35CrMoAA193-B7
6石体WCBA216-WCB
7垫片柔性石墨+不锈钢B12.10-304/F.G
8填料PTFEPTFE
9填料压盖WCBA216-WCB
0定位片25A105
11挡圈65MnAISI 1066
12手柄K33A47-667 Gr.32510
13阀杆1Cr33A276-410
14螺钉35A193-B7
15止推垫片PTFEPTFE

技术规范:

设计依据国标系列美标系列
设计标准GB/T12237AP16DANSI B16.34
法兰连接结构长度GB/T12221AP16DANSI B16.10
结构长度(焊接)GB/T15188.1AP16DANSI B16.10
连接法兰GB/T9113
JB/T79
Hg20592
ANSI B16.5、B16.47
对焊端GB/T12224ASNI B16.25
试验和检验GB/T9092AP16DAP1598

试验压力:

压力等级试验压力(MPa)
公称压力(PN)磅级(Class)壳体试验密封试验
1.0-1.51.1
1.6-2.51.76
2.5-3.82.75
4.0-6.04.4
6.4-9.67.04
-1503.02.2
-3007.65.6
-60015.011.0
-10K2.41.5
-20K5.84.0

法兰连接浮动球阀系列PN1.6MPa主要连接尺寸及重量:

公称通径DN1520253240506580100125150200
L130140150165180200220250280320360400
H5963758595107140152178252272342
W130130160180230230400400650105010501410
Wt(㎏)2.53567101519335893160

法兰连接球阀系列PN2.5MPa主要连接尺寸及重量:

公称通径DN1520253240506580100125150200
L130140150165180200220250320400400550
H59637597107142152178252272342345
W1301301602302304004007001100110015001500
Wt(Kg)------------

法兰连接球阀系列PN4.0MP主要连接尺寸及重量:

公称通径DN1520253240506580100125150200
L130140150180200220250280320400400550
H59637597107142152178252272342345
W1301301602302304004007001000110015001800
Wt(Kg)------------

法兰连接球阀系列PN6.4MPa主要连接尺寸及重量:

公称通径DN1520253240506580100125150200
L165190216229241292330356432408559660
H59637597107142152178252272305398
W1301301602302304004007001000110015001800
Wt(Kg)------------

法兰连接浮动球阀系列PN10.0MPa主要连接尺寸及重量:

公称通径DN1520253240506580100125150200
L165190216229241292330356432508559660
H59637597107142152178252272305398
W1301301602302304004007001000110015001800
Wt(Kg)
