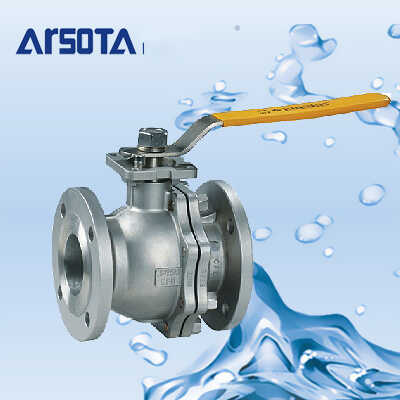

二片式高平台球阀

阿斯塔二片式高平台法兰球阀采用防火,防静电设置。法兰连接,蜗轮设计。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

  • 产品型号:Q41F
  • 工作温度
  • 公称压力
  • 应用特点:采用防火,防静电设置。法兰连接,蜗轮设计
  • 所属栏目:球阀

服务热线:400-001-1870

产品概述
阿斯塔二片式高平台法兰球阀采用防火,防静电设置。法兰连接,蜗轮设计。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

标准规范

1. 设计标准(Design):DIN3357/1,2EN12516-1

2. 结构长度(Face to Face):DIN3202 F1(DN15-DN100)/F7(DN125-DN250)/F17

3. 壁厚(Wall Thickness):ASME B16.34,EN12516-1

4. 法兰接端(End Flange):DIN2542-DIN2545,EN1092

5. 连接端(Connection):DIN/2501/1PN10-PN40

6. 法兰密封面(Face):DIN2562 Form C

7. 防火测试(Fire Safe):API 607 4th 1993,BS6755 PART2

8. 检测与测试(Inspection & Testing):DIN 3230/3,EN 12266

主要零件及材质

序号 NO..零件名称 Part name材质 Material
1阀体BodyCF8MCF8WCB
2阀盖End CapCF8MCF8WCB
3螺母NutA194-8
4螺栓BoltingA193-B8 A193-B7
5阀座Ball SeatPTFE
6球体BallCF8MCF8
7防静电装置Anti-StaticSUS316SUS304
8阀杆StemSUS316SUS304
9阀盖垫圈Body GasketPTFE/GRAFOIL
10阀杆密封圈Stem Seal-RingPIFE
11V型阀杆填料V-Ring PackingPTFE/GRAFOIL
12格南GlandSUS316
13碟型弹片Belleville WasherSUS316
14手柄格南Handle GlandSUS301
15手柄螺母Handle NutSUS304
16挂锁装置Lock Device(1/2〃~3v)SUS304
17手柄Handle(1/2〃~3〃)SUS304
18手柄胶套Handle Adapter(1/2〃~3〃)SUS304
19定位螺栓Stop BoltVINYL PLASTIC
20锁紧螺丝Set Screwed(4〃~6〃)SUS304
21手柄接头Handle Adapter(4〃~6〃)SUS304
22手柄Handle(4〃~6〃)SUS304
23蜗轮Worm Gear(8〃~10〃)

A536(60-50-12)/FCD450
